Двигатель 2az-fe

Регламент обслуживания ДВС

Автовладельцам рекомендуют настоятельно следовать регламенту обслуживания двигателя модели 2AZ FE. Без этого движок снизит свой жизненный ресурс в разы, а, если манера вождения у автовладельца рваная, с постоянными ускорениями, развитием большой скорости и резкими остановками, то агрегат не проработает и 150 000 км.

В регламент обслуживания в сервис-центре входит:

• смена смазывающего средств каждые 5 тысяч километров, хоть и производитель советует через 10 тысяч делать замену. Масло следует заливать 5W30, 5W20. Покупать только на специализированных авторынках. Для замены понадобится около 4,3 литра, а полный объем масляного бака – 5 л;
• опытные механики рекомендуют осматривать цепь на появление сколов и трещин через каждые 40 тысяч км, а через 120 000 следует замена;
• тепловые зазоры регулируют через 100 тысяч км, посредством подбора толкателей;
• новый воздушный фильтр и топливное фильтрующее устройство ставят через 40 тысяч километров;
• антифриз заливают через 5 лет, если автомобиль стоит без движения, а при эксплуатации – через 80 тысяч км.

Следуя вышеописанным правилам, жизненный ресурс двигателя можно поднять до полумиллиона километров. Агрегат подходит для автовладельцев со спокойной манерой вождения.

Причины жора масла

Двигатель 2AZ-FE отличается повышенным расходом масла на угар. Причины «масложора» разные:

• Двигатели 2AZ-FE для североамериканского рынка (много таких машин было ввезено из США) с конвейера получили неудачные маслосъемные кольца. Солидный жор масла начинался после пробега в 80 000 км (50 000 миль).
• Масляным аппетитом обладают двигатели 2AZ-FE, выпущенные с 2006 года. У таких моторов улучшенный блок, на котором резьба для болтов ГБЦ держится гораздо лучше. Однако из-за просчетов и дефектов такие моторы более охотно расходуют масло. Для устранения проблемы предлагается менять все поршни в сборе.
• Еще одна причина повышенного расхода масла также была объяснена производителем. Как оказалось, из-за конструктивных особенностей агрегата 2AZ-FE при торможении двигателем возникает сильное разряжение во впускном коллекторе. Из-за этого масло буквально засасывается во впуск и сгорает в цилиндрах.
• Расход масла на двигателе 2AZ-FE увеличивается с пробегом из-за естественного износа стенок цилиндров и маслосъемных колец. Иногда удается обойтись только заменой поршней и колец. Но обычно к такому ремонту не прибегают и продолжают эксплуатировать двигатель. Тогда уже ситуация может дойти до того, что цилиндры пойдут эллипсом, увеличится зазор между стенками и поршнями. В результате двигатель 2AZ-FE начнет работать со стуком поршней. В этом случае – либо ремонт двигателя, либо перегильзовка тонкостенного блока.

ИТОГ

Японский двигатель 2AZ-FE уже не является легендарным в хорошем смысле слова. Его предшественники служили лучше и без серьезных проблем. К сожалению, этот массовый двигатель стал причиной лишних и довольно серьезных расходов у многих владельцев «Тойот».

Дударев Евгенийautospot.by

2AZ-FE – моторесурс преимущества и недостатки

Главным в семействе двигателей 2AZ, является комплектация FE, она устанавливалась просто на огромное количество автомобилей Toyota. Применялся мотор 2AZ FE для оснащения тяжелых автомобилей D, D+ и E класса производителя Toyota. Популярные модели автомобиля выпущенные на этом движке: Mark 2 – 2007 – 2013, седан, Harrier/Kluger – 2001 – 2007, кроссовер, RAV4 – 2004 – 2007, кроссовер, Camry – 2002 – 2011, крупногабаритный семейный седан и д.р.

Из преимуществ данной модели двигателя хотелось бы выделить:

1. Моторесурс более 350 000 тысяч километров
2. Цепь ГРМ рассчитана на 150 – 200 тысяч пробега
3. Прост в обслуживании и неприхотлив в эксплуатации
4. Сравнительно небольшое потребление топлива на 100 км

Конечно есть и минусы:

1. Небольшой ресурс помпы (течь может наблюдаться уже после 50 тыс. км пробега);
2. Трекс муфт VVT-i при холодном пуске двигателя;
3. Иногда требуется замена гидронатяжителя цепи;
4. Срыв резьбы под болты крепления головки блока (после 2007 года проблема была устранена);
5. Нестабильная работа из-за загрязнения дроссельной заслонки;
6. Необходимость периодической проверки и регулировки зазора в клапанах (процедура весьма сложная и дорогостоящая).

Двигатель 2AZ-FXE устанавливается на автомобили:

Toyota Alphard

Toyota Alphard
(09.2011 — 01.2015)

рестайлинг, минивэн, 2 поколение, H20

Toyota Alphard
(04.2005 — 05.2008)

рестайлинг, минивэн, 1 поколение, H10

Toyota Alphard
(05.2002 — 03.2005)

минивэн, 1 поколение, H10

Toyota Camry

Toyota Camry
(01.2009 — 10.2011)

рестайлинг, седан, 7 поколение, XV40

Toyota Camry
(01.2006 — 12.2008)

седан, 7 поколение, XV40

Toyota Estima

Toyota Estima
(06.2016 — 10.2019)

3-й рестайлинг, минивэн, 3 поколение

Toyota Estima
(05.2012 — 05.2016)

2-й рестайлинг, минивэн, 3 поколение, AHR20, XR50

Toyota Estima
(12.2008 — 04.2012)

рестайлинг, минивэн, 3 поколение, AHR20, XR50

Toyota Estima
(01.2006 — 11.2008)

минивэн, 3 поколение, AHR20, XR50

Toyota Estima
(05.2003 — 12.2005)

рестайлинг, минивэн, 2 поколение, AHR10, XR30, XR40

Toyota Estima
(01.2000 — 06.2003)

минивэн, 2 поколение, AHR10, XR30, XR40

Toyota Sai

Toyota Sai
(08.2013 — 11.2017)

рестайлинг, седан, 1 поколение, K10

Toyota Sai
(12.2009 — 07.2013)

седан, 1 поколение, K10

Toyota Vellfire

Продажа Toyota Alphard в России

Объявления о продаже новых и б/у авто

Санкт-Петербург

Alphard 2019

5 990 000 q

Санкт-Петербург

Alphard 2013

1 900 000 q

Вологда

Alphard 2002

850 000 q

Москва

Alphard 2014

2 000 000 q

Москва

Alphard 2004

599 000 q

Москва

Alphard 2002

475 000 q

Москва

Alphard 2013

1 899 000 q

Москва

Alphard 2004

950 000 q

Москва

Alphard 2012

1 755 000 q

Москва

Alphard 2012

2 099 000 q

Москва

Alphard 2005

650 000 q

Москва

Alphard 2011

1 599 000 q

Москва

Alphard 2015

3 280 000 q

Москва

Alphard 2016

2 550 000 q

Москва

Alphard 2019

5 890 000 q

Москва

Alphard 2016

3 749 000 q

Москва

Alphard 2015

2 580 000 q

Москва

Alphard 2012

1 890 000 q

Москва

Alphard 2018

4 149 000 q

Красный

Alphard 2006

490 000 q

Запчасти и шины на двигатель 2AZ-FXE

Двигатель в сборе 2AZ на Toyota

Цена 74 000 р.

Фара левая для ксенон Toyota Camry V40 2009-2011

Цена 7 000 р.

Контрактный Двигатель Toyota, прошла проверку по ГОСТ

Двигатель Toyota Проверенный На Евростенде

Двигатель Toyota, 2AZ-FXE | Установка | Гарантия до 100 дней

Toyota Camry / Дверь передняя правая / 6700133160

Цена 11 000 р.

Какие модели авто укомплектованы 1AZ-FSE?

1AZ-FSE D-4 чаще всего можно встретить именно на моделях Avensis и Rav-4<, но это только на нашей территории. А вот в той же Японии или США представлены модели авто, укомплектованные им. Рассмотрим самые популярные модели, где встречается этот силовой агрегат:  Noah, Voxy, RAV-4, Premio, Wish, Caldina.

Несмотря на существующие недостатки 1AZ-FSE остается популярным двигателем среди владельцев японских автомобилей

Подача топлива непосредственно к агрегату сказывается на его работе, важно качество бензина и только потом уже всех остальных составляющих. Поэтому в странах СНГ число негативных отзывов об агрегате растет и связано это далеко не с его особенностью конструкции, а топливом

Особенности конструкции

Двигатель 1AZ FE представляет собой рядный 4-цилиндровый силовой агрегат, оснащенный литым алюминиевым блоком. Для улучшения охлаждения блока ДВС применена открытая сверху рубашка. Снизу установлена массивная отливка центральной части поддона для масла, которая усиливает конструкцию. Рабочая поверхность цилиндров сформирована тонкостенной чугунной гильзой. Гильзы представляют собой общую отливку, не имеющую протока охлаждающей жидкости между смежными цилиндрами.

Разгон 0-100 км/ч:

• Voxy
• Camry XV50
• Caldina
• Wish

Внешняя часть гильз имеет специально сформированные неровности, способствующие прочной фиксации детали с телом блока, а также обеспечивают улучшенный теплообмен. Капитальный ремонт конструкцией не предусмотрен, гильзы и блок рассчитаны на весь срок службы. Ресурс двигателя составляет не менее 300 тыс. км.

Параметры поршневой группы силового агрегата:

• диаметр цилиндра — 86 мм;
• ход поршня — 86 мм;
• объем цилиндров — 1998 см³.

Коленчатый вал 5-опорный, оснащен индивидуальными крышками коренных шеек. Ось установки вала сдвинута вбок относительно центра цилиндров. Подобная компоновка снижает износ поршневой группы. Поршни алюминиевые, со специальным износоустойчивым покрытием на юбке. На версии FSE используются поршни оригинальной конструкции. На днище имеются направляющие гребни, завихряющие поток смеси в направлении свечи зажигания. За счет этого возможна работа силового агрегата на сверхобедненных топливных смесях.

Головка блока цилиндров алюминиевая, каналы впуска расположены практически вертикально. Подобная компоновка улучшает наполнение цилиндров топливной смесью. Клапана впуска и выпуска расположены по разным сторонам головки. На моторах FSE имеются отверстия для установки форсунок непосредственного впрыска. К форсункам подключена рампа, оснащенная датчиками, связанными с блоком управления силовым агрегатом. Имеется предохранительный сенсор, сбрасывающий чрезмерное давление топлива.

На головке расположены 2 распределительных вала, имеющих цепной привод. В механизме используется гидравлический регулятор натяжения с фиксатором. Сверху газораспределительный механизм закрыт крышкой, изготовленной из магниевого сплава. Распределительный вал впускных клапанов на версии FSE оснащен дополнительным кулачком, служащим для привода топливного насоса высокого давления.

Впускной коллектор оборудован двойными каналами для прохождения воздуха. Между блоком и коллектором установлен блок заслонок, которые перекрывают 1 из каналов. Система работает по сигналам от датчика давления. Перемещение заслонок выполняется вакуумным приводом. На моторах применяется электронный узел управления числом оборотов. Контроллер заслонки используется для регулировки оборотов холостого хода, изменения режимов круиз-контролем и корректировки крутящего момента при переключении скоростей в коробке передач.

Система зажигания оснащена индивидуальными катушками зажигания. Для запуска мотора применен стартер, укомплектованный постоянными магнитами вместо обмоток возбуждения. Генератор с 2006 г. оснащается обгонной муфтой, снижающей нагрузки на приводной ремень. Регулировка натяжения выполняется автоматическим роликом.

Холодный запуск:

Avensis

Плюсы и минусы

Помимо того, что при обрыве и перескакивании цепи ГРМ поршень гнет клапана, существует еще один неприятный момент эксплуатации. Во время торможения движком внутри впускного коллектора образуется вакуум, и в картера засасываются пары смазки, повышается ее расход.

Впускной коллектор

К остальным минусам мотора и его модификаций можно отнести:

• блок абсолютно не ремонтопригоден, его невозможно ни расточить, ни загильзовать;
• резьба внутри блока для крепежных болтов ГБЦ то вытягивается, то срезается начисто;
• при залегании колец поршней возможно заклинивание без возможности восстановления;

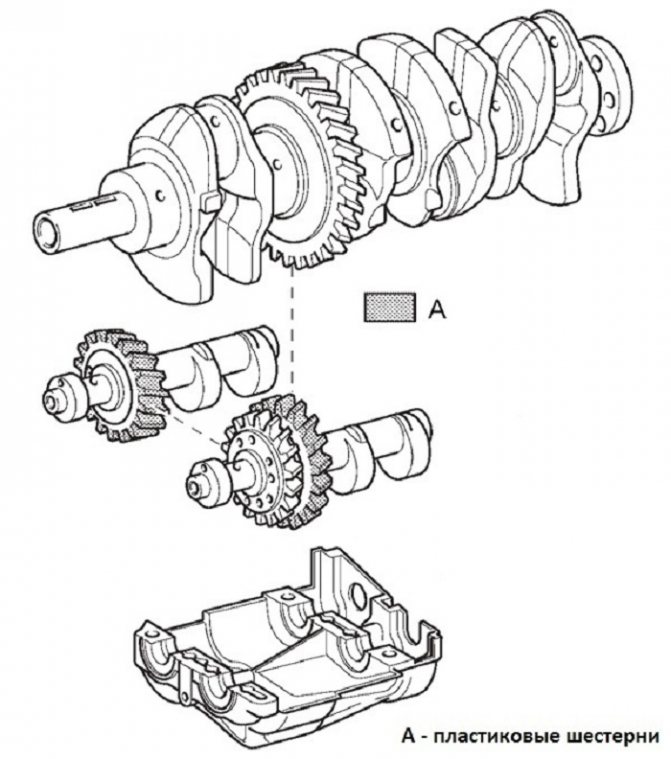

• приводные шестерни балансирных валов обладают низким ресурсом, так как сделаны из полимера;
• ресурс пластиковой крыльчатки помпы максимум 60 000 км;
• слабая обгонная муфта шкива генератора требует замены каждые 100 тысяч пробега.

Технические характеристики двигателя 2AZ FE

Предназначается агрегат для установки на переднеприводные транспортные средства: легковые машины, вэны, паркетники. На внутреннем рынке страны восходящего солнца имел немного измененное название модели: 2AZ FSE.

В таблице представлены технические характеристики двигателя 2AZ FE.

Параметр	Значение
Тип	Рядный
Питание	Инжектор
Клапаны	16
Цилиндры на клапан	4
Мощность максимальная в лошадках	170
Крутящий момент	225 Нм
Степень сжатия	9,8
Диаметр цилиндра	88,5 мм
Экокласс	4
Жизненный ресурс двигателя	400 + тысяч километров пробега
Тип топлива	АИ 92

По техническим характеристикам мотор жрет масло на 10 000 км – 1 000 гр. Однако при изготовлении версий после 2006 году была допущена ошибка инженерами и в этих моделях масложор сильно увеличился. Автовладельцы отмечают этот недочет, как визитную карточку всех движков серии 2AZ FE после 2006 года и по 2019.

Характерные особенности

Отличительная черта марки мотора FSE является прямая подача топлива в камеры сгорания. Такие агрегаты не пришлись по душе борцам за зеленую планету. Из-за обедненной смеси в цилиндрах прослеживается большое количество выбросов. Чтобы их снизить японцам пришлось хорошенько потрудиться и взяться за новые разработки. Так двигатель 1AZ-FSE может похвастаться приемлемым количеством выбросов.

Чтобы заинтересовать пользователей новинкой, разработчики назвали свою технологию «D-4», что расшифровывается как прямой впрыск (D) и 4 цилиндра. Позднее мотор начали называть 1AZ-FSE. Если анализировать классификацию автомобилей Тойота, представленное название расшифровывается как:

• 1 –серийный номер;
• A — серия двигателей;
• Z — на бензине;
• F — стандартный мощностной ряд;
• S —прямой впрыск бензина;
• E — электронный многоточечный впрыск.

Главные рекомендации по эксплуатации

Чтобы продлить срок службы механизмов, необходимо позаботить о благоприятных условиях эксплуатации агрегата.

Избегайте применение некачественного топлива или масла, которые так необходимы для полноценного функционирования любого мотора. Даже незначительное количество серы, которая может оказаться в составе бензина, может стать причиной износа прецизионных сопряжений, словно от абразивного порошка.
Чтобы не столкнуться с проблемой протечки бензина из ТНВД в масляный картер, рекомендуется постоянно контролировать показатель уровня масла. Для этого не обязательно иметь приборы, все делается на ощупь. Если уровень растет, то стоит провести диагностику состояния насоса.
Впускная система должна быть под контролем. Поэтому необходимо обеспечить ее полноценную прочистку

Для этого необходимо прогнать силовой агрегат на больших оборотах, что позволит избавиться от возможного нагара на деталях ШПГ.
При замене ремня ГРМ важно следить за совпадением меток звездочек на крышках передачи и на самой цепи. Все расходные материалы для установки должны быть качественные.

Характеристики двигателя Тойота 2.4 2AZ

В двигателях серии AZ используются облегченные поршни

Силовая установка 2AZ-FE/FSE/FXE объемом 2,4 л, точный объем мотора составляет — 2362 куб. см., с классом экологичности евро 5. Годы его выпуска отсчитываются с 2000 года по настоящее время.

Рядный четырехцилиндровый двигатель Тойота 2AZ-FE, имеющий по 4 клапана на один цилиндр, сконструирован для поперечного расположения в моторном отсеке. Блок цилиндров с открытой рубашкой охлаждения – алюминиевый (легкосплавный). Размер диаметра цилиндра составляет 88.5 мм. В нем используются тонкостенные гильзы – чугунные, с неровной наружной поверхностью, для обеспечения теплоотвода и надежной посадки в блок цилиндров. В двигателе применяются легкосплавные поршни с длиной хода в 96 мм. Общая масса мотора составляет 138 килограмм.

Картер — он же верхняя часть масленного поддона серии AZ

Степень сжатия зависит от модификации двигателя, и находится в диапазоне от 9.6 до 12.5. Заводская мощность двигателя, также зависит от модификации и может составлять — от 149 до 170 лошадиных сил. Еще одним зависящим от модели двигателя показателем является крутящий момент – от 187 до 224 Нм.

В двигателе Тойота 2AZ-FE используется инжекторная, с распределенным впрыском топлива, система питания. Марка используемого топлива – 95 бензин. Расход топлива зависит от модели автомобиля, на котором установлен двигатель 2AZ. Более подробно ниже.

Рабочая температура двигателя Тойота 2.4 2AZ-FE находится в районе 95 градусов Цельсия. Для ее поддержания используется система охлаждения, состоящая из помпы, радиатора, механического термостата, отопительной печки и расширительного бочка.

Конструкция головки блока серии AZ.

Еще один важный момент — сколько масла в двигателе? В модификации 2AZ-FE — 4.3 литра, а в 2AZ-FXE — 3.8 литра. Допускаемое потребление составляет до 1000 грамм масла на тысячу километров. Регламентируемая периодичность замены моторного масла устанавливается по прохождению 10000 км. При этом рекомендуется осуществлять замену масла через каждые 5000 км пробега. Используется моторное масло 5W-30 и 10W-30 для двигателей Тойота 2AZ-FE.

Расход топлива

Расход топлива для моторов модификации 2AZ имеет различные показатели в зависимости от автомобиля, на который он установлен, может отличаться на 1.5 — 2 литра на 100 км.

Например, потребление бензина для Камри XV40 2.4 литра, с 5-и ступенчатой автоматической коробкой, составляет:

• 13.6 л. в городе;
• 7.8 на трассе;
• 9.9 смешанный цикл.

На какие Тойоты устанавливался 2AZ

В Тойота Камри мотор 2AZ объемом 2.4 литра устанавливался с 2002 по 2011 год. Помимо этого агрегат использовался в других моделях Toyota:

Тойота Солара XV30 рестайлинг

• Matrix S (с 2009 по 2011 г);
• Corolla XRS (с 2009 по 2010 г);
• Camry Solara (с 2002 по 2008 г);
• RAV4 (с 2004 по 2007 г);
• Highlander, Kluger, Harrier (с 2001 по 2007 г);
• Scion tC (с 2005 по 2010 г);
• Scion xB (с 2008 по 2012 г);
• Toyota MarkX Zio (с 2007 по 2013 г).

Тойота Матрикс

Отличия 1аз-фсе от 3с

Отличия серии AZ от S есть в конструкциях этих агрегатов, а также в материалах. Рубашка охлаждения в моторах серии AZ открытая — «Open Desk». Открытая означает, что цилиндры охлаждаются тосолом или антифризом со всех сторон.

Все каналы сделаны в движках AZ сквозными. Это значительно упростило изготовление. Если в серии S некоторые каналы охлаждения сделаны глухими и использовали песчаные стержни, когда их отливали, то теперь этого всего не нужно. Новые двигатели начали отливать под давлением. Центр двигателя тоже был сильно изменен. Коленвал от вертикальной оси сместили на 1 см. Такое смещение называют дезаксажем.

Почему двигатель считается одноразовым?

Некоторые двигатели, в том числе и серии AZ имеют тонкие стенки блока цилиндров. Это не позволяет делать капитальный ремонт путем расточки и установки гильз. Так как БЦ не рассчитан на ремонтные размеры, то он является одноразовым.

ГРМ или Цепь

В двигателям серии S приводом газораспределительного механизма являлась цепь. А в новых, для того времени, автомобильных силовых агрегатов начали делать ременный привод ГРМ.

Другие конструктивные незначительные изменения конструкции ДВС предыдущей линейки:

• Приводом дополнительных заслонок сделали вакуумный сервопривод и электромагнитный клапан. Диаметры проходных каналов увеличили, что продлевает ресурс, стенки не забиваются сажей.
• Начали устанавливать электронный дроссель меньший по размерам. Датчики не требуют регулировки, они скрыты от глаз.
• Конструкция топливной рейки упростилась. Теперь она имеет только одно технологическое отверстие.
• Начали монтировать топливный насос высокого давления (ТНВД) нового образца. В нем сделали один клапан, не разборный. Для сальника сделали пружину, это позволило устранить течь топливного насоса. Но межремонтный период насоса от этого сильно не увеличился.

Принцип работы

Двигатель 1АЗ-ФСЕ способен работать на сильно обедненной топливно-воздушной смеси (ТВС). Масса топлива в такой смеси меньше массы воздуха, в 30-40 раз, то есть соотношение (30-40):1.

В то время как стехиометрическая система (система правил и норм) выглядит следующим образом:

• Для инжекторных двигателей с прямым впрыском оптимальным считается соотношение 14,7:1.
• Для инжекторных ДВС с распределенным впрыском оптимальным соотношением считается (20-24):1.

В двигателе с распределенным впрыском топливо распыляется неравномерно, поэтому и соотношение для них 20-24:1.

В 1аз-фсе в основании поршней есть специальные отражающие выемки, которые создают завихрени, концентрация в них в максимальном значении находится под свечой зажигания. В других местах рабочей камеры цилиндра остается бедной.

Процесс создания и запуска циклов работы двигателя происходило с учетом новейших разработок: топливно-воздушная смесь создается послойно, форсунки работают в трех режимах, система VVTi регулировала газораспределение, выхлопные газы подвергались дожигу. Электронный блок управления (ЭБУ) в зависимости от скорости движения и нагрузки, регулирует создание смеси. ЭБУ меняет время впрыска, число впрысков, конфигурацию топливного факела, положение регулирующих заслонок во впускном канале.

Режимы работы ДВС D-4 (технология Д4):

1. Поэтапная сгорание слоев топливно-воздушной смеси, это не нагружает мотор и держит скорость. Когда происходит впрыск бензина в момент такта сжатия, струйки бензина отражаются от углубления в поршнях и распыляются в зоне воздействия свечей. Под свечой получается насыщенная смесь, которая хорошо воспламеняется и передает пламя обедненным слоям смеси (ƛ=17 — 40).
2. Гомогенная, то есть однородная смесь создается при таких режимах работы ДВС, когда он работает нестабильно. Нестабильная работа — это не только когда что-то нарушилось в конструкции мотора, а в момент запуска двигателя, во время торможения, во время прогрева, при создании резких больших нагрузок. Бензиновое топливо подается в момент, когда поршень начинает уходить. Факел впрыснутого топлива во время догонки поршня находится в конусообразной форме из-за чего пламя не отражается от поршня. Благодаря тому, что пламя на отражается от поршня в этот момент, смесь получается стехиометрической, то есть, подходит по нормам, и составляет (ƛ=12 — 15).
3. Смесь образуется в два этапа. Когда режим меняется от послойного к однослойному, бензин впрыскивается 2 раза — во время разряжения и во время сжатия. Смесь в этом случае получается богатой — (ƛ=15 — 25).

Популярные двигатели Toyota 2.4 литра

Самый популярный двигатель Toyota объемом 2.4 литра, является 2AZ-FE и с этим трудно не согласиться. Он устанавливался на такие модели автомобилей как: Highlander XU20, Camry XV30, XV40 и Toyota RAV4 XA30.

Силовой агрегат имеет алюминиевый блок цилиндров с тонкостенными чугунными гильзами, алюминиевую головку с двумя распредвалами (DOHC) и 16-клапанным ГРМ (четыре клапана на цилиндр), электронную систему управления дроссельной заслонкой ETCS-i, фазовозвращатели на впускных клапанах (VVT-i), распределенный впрыск Sequential MPFI, систему прямого зажигания Direct Ignition с одной катушкой на каждую свечу. Коленчатый вал изготовлен из кованой стали, имеет восемь противововесов и пять точек опоры. Также мотор оснащается двумя балансировочными валами, устанавливаемыми в картере и предназначенными для снижения уровня вибраций.

Новый двигатель 2 AZ-FE Toyota Camry 40

Теперь рассмотрим 2AZ-FSE – бензиновый двигатель объемом 2.4 литра и мощностью 163 л.с. Который устанавливался на Toyota Avensis с 2002 по 2010 год. Мотор оснащали фирменной системой прямого впрыска D4 и фазорегулятором VVT-i на впуске. Рассмотрим расход топлива на примере Toyota Avensis 2008 года выпуска:

Город	13.5 литра
Трасса	7.2 литра
Смешанный	9.5 литра

И третьи двигатель объемом 2.4 литра который мы рассмотрим в этой статье: 2AZ-FXE.  Выпускается он с 2000 года на японском заводе концерна и ставится на одни из самых массовых гибридных моделей компании: Camry, Estima и Alphard. На китайском рынке предлагают свой собственный вариант этого мотора с индексом 3AZ-FXE.

Его главным преимуществом, является сравнительно не большой расход топлива. Например, Lexus HS 250h 2014 года с автоматической коробкой переключения передач имеет расход топлива 8,0 литров по городу.

Технические параметры двигателей Toyota 2AZ-FE

К основным техническим характеристикам данной модификации моторов относятся:

1. Число цилиндров – 4.
2. Число клапанов – 16.
3. Наивысший показатель мощности – 160 лошадиных сил.
4. Объем – 2,4 литра.
5. Момент силы – при наличии 400 оборотов равняется 220 Н*м.
6. Диаметр цилиндра – 8,85 сантиметров.
7. Рабочий ход поршня – 9,6 сантиметров.
8. Величина сжатия – 9,1 к 1.
9. Детонационная стойкость топлива (октановый показатель бензина) – от 95.

За счет универсальности вышеперечисленных технических характеристик мотора, данный механизм широк используется в транспортных средствах разной ценовой категории. Однако постоянное развитие современных технологий значительно снизило авторитет двигателей серии 2AZ-FE во всем мире. К основным же техническим и эксплуатационным преимуществам двигателей несомненно относятся: большое количество технических новшеств, экономичный расход топлива, простота конструкции. Недостатком является дорогостоящий и зачастую трудновыполнимый ремонт агрегата.

Особенности конструкции

Несмотря на недоработки, двигатель 2AZ FE по большей части имеет оригинальную конструкцию:

• блок цилиндров – чугунные гильзы, не просто вплавлены в алюминиевое тело блока, но и имеют высокую адгезию за счет неровной поверхности (ласточкин хвост);
• коленвал – стальная поковка на 5 опорах с 8 противовесами, ось смещена на 10 мм относительно цилиндров для снижения износа, полимерные шестерни для привода балансирных валов закреплены на нем неподвижно;
• поршни – имеют умеренно облегченную юбку с пластиковым покрытием, пальцы плавающего типа;
• система охлаждения блока – благодаря проставке? циркуляция ОЖ смещается в верхнюю часть цилиндра;
• ГБЦ – впускные порты расположены ближе к вертикали, крышка создана из алюмо-магниевого сплава;
• VVTi – только на впускном распредвалу, изменение фазы в пределах 50 градусов;
• регулировка тепловых зазоров клапанов – толкатели без шайб;
• навесное оборудование – маслонасос внутри картера, трохоидный тип;
• охлаждение поршней – форсунки в блоке;
• расположение коллекторов – впереди выпускной тракт, сзади впускной ресивер;
• впрыск – распределенный, летом секвентальный, зимой попарный, возможен синхронизированный и одновременный всеми форсунками сразу в зависимости от прошивки ЭБУ.

Блок цилиндров

Коленвал

Охлаждение 2AZ FE

Конструкция ГБЦ

Схема привода ГРМ

Почему «срывает голову»?

Головка блока цилиндров двигателя 2AZ-FE очень термонагруженная и при высокой нагрузке на двигатель (езда в пробках летом, затяжной подъем в гору в жару) она перегревается, что приводит к деформации. Как говорят, ГБЦ «становится домиком». Нарушается герметичность прилегания ГБЦ и ее прокладки к блоку. В этом случае из открытой рубашки охлаждения блока антифриз моментально прорывается в цилиндры. Газы из цилиндров наоборот рвутся в систему охлаждения: появляются «газики» в расширительном бачке и парение из выхлопной трубы.

А при откручивании болтов ГБЦ двигателя 2AZ-FE некоторые поддаются совсем без усилия. Это значит, что болты «отошли», т.к. из резьба в алюминиевом блоке просто сорвалась. Обычно срывается резьба болтов, крепящих ГБЦ по середине.

Разумеется, это усложняет ремонт и увеличивает расходы. Приходится нарезать новую резьбу либо вставлять резьбовые втулки (ввертыши) и «прикручиваться» к ним.

Проблема была признана компанией Toyota. Немало блоков двигателей 2AZ-FE были заменены по гарантии.

Газораспределительный механизм привода

Под приводом ГРМ понимается шестнадцати клапанный DOHC, силовой привод проводится посредством однорядной роликовой цепи. Натяжение цепи осуществляется при помощи специализированного гидронатяжателя, а смазка с форсункой масляного типа.

Распредвал впускной системы оснащен датчиком привода модификации VVT (механизм определения периодов газораспределения), а также показателем предела фаз – 50 градусов. Наличие комплекта толкателей позволяет регулировать зазор в приводе клапанов. Благодаря этому водители не стремятся проводить дорогостоящую и трудно выполнимую механическую регулировку.

Износостойкость цепи достаточно непредсказуемый параметр. Предугадать, когда закончится ресурс цепи практически невозможно – это может быть, как 300000, так и 150000 километров пробега. Износ цепи отображается неприятным шумом в процессе функционирования и недочетами в периодах газораспределения. Автомобилисты со стажем рекомендуют проводить полную замену цепи и всех составляющих привода, так как старые рабочие детали приводят к «устареванию» отремонтированной или новой цепи. Однако этого совета придерживаются далеко не все водители, ведь звездочка впускного распределительного вала входит в комплект привода VVT. Своевременного ремонта требует гидронатяжатель системы, но это максимально быстрый и не затратный процесс.
