Выкручивание сломанного болта или шпильки из блока цилиндров и других элементов: решение проблемы

Как выкрутить сломанную шпильку

Если шпилька сломана и нет выступающей над поверхностью части, то выкрутить ее можно следующими способами:

• сварочным полуавтоматом постепенно и аккуратно «наростить» пару сантиметров (если торец шпильки в зоне досягаемость сварочной проволоки) и за это «нарост» вывернуть с использованием зажимного инструмента;
• использовать специальный инструмент – экстрактор (с виду похож на метчик, рабочая часть конусная, направление резьбы противоположное резьбе шпильки): выровнять торчащий торец шпильки напильником (или ровно отпилить ножовкой по металлу), накернить точно в центре, просверлить по оси шпильки отверстие нужного диаметра и глубины (примерно 2/3 от длины рабочей части экстрактора), вставить экстрактор и вращать с усилием до выкручивания шпильки;
• подготовка с высверливанием как предыдущем способе, только применить метчик на левую резьбу шпильки (если шпилька с правым направлением) — когда метчик, нарезая резьбу, упрется в дно высверленного углубления в теле шпильки, то обломок часто выкручивается;
• высверлить центр шпильки, подобрав таким образом диаметр, чтобы не задеть резьбовую часть гнезда, после чего извлечь остатки металла шпильки;
• высверлить обломанную часть шпильки и резьбовое гнездо на сверлильном станке или ручной дрелью сверлом большего диаметра под ремонтную шпильку.

Использование метода высверливания углубления с вбиванием в него наконечника торкс несет в себе риски усиления клина в резьбовом гнезде из-за расширяющейся деформации стенок шпильки. С учетом возможных осложнений рекомендовать его в этой ситуации не будем, несмотря на то что ограниченно, с определенными условиями, и он может быть применен.

Затруднение может доставить выравнивание торца шпильки, если облом произошел в глубине. В таком случае неоценимую помощь окажет торцевая борфреза.

Еще одна вариация для метода высверливания. Можно применить сверла с левым направлением вращения и электродрель с переключателем направления и регулировкой числа оборотов. При сверлении на малых оборотах подклинившая резьба прослабляется и за счет левого вращения дрели остаток шпильки легко страгивается с места и выходит из резьбового гнезда.

Сверление часто разумнее делать в несколько проходов, от маленького сверла к тем, что покрупнее, до нужного диаметра.

Как вытащить сломанный болт: пошаговая инструкция

Сложнее всего извлекать обломок болта, который имеет неплоскую поверхность – в процессе засверливания сверло может просто соскользнуть, и деталь будет повреждена, а извлечение болта усложнится.

Так выглядит обломок болта в детали

Чтобы было проще, стоит еще раз впрыснуть смазывающую жидкость, а затем использовать подходящую по резьбе направляющую втулку. Ее нужно ввернуть в отверстие до упора, а затем затянуть контргайкой.

Подобранная втулка

Сверлом нужно сделать небольшое отверстие в обломке под экстрактор. Рекомендуется смазать конец сверла смазкой.

Делаем отверстие смазанным сверлом

Если все в порядке, можно продолжать сверлить – резьбу вы не повредите, поскольку углубление уже создано. Только насквозь обломок сверлить нельзя – вы можете повредить деталь, особенно, если она из мягкого металла.

Следующий шаг – вбивание в отверстие подходящего по размеру винтового экстрактора. Убедитесь, что он плотно зафиксирован и не выскальзывает. Если это так, можно начать аккуратно и медленно выворачивать экстрактор вместе с обломком.

Винтовой экстракторВыворачиваем обломок

Обломанный болт извлечен, осталось лишь проверить, в целости ли резьба – для этого нужно ввернуть в отверстие новый болт. Чтобы это было сделать проще, можно смазать резьбу смазкой.

Извлеченный обломок болта. Как видно, резьба у него осталась целой благодаря аккуратным действиям. Деталь не повреждена

В процессе извлечения болта вы будете использовать химические средства, возможно, нагревать деталь в месте отверстия, применять ударные инструменты и сверлить, поэтому важно позаботиться об индивидуальной защите: лучше надеть перчатки, одежду с длинными рукавами, очки, а также при возможности и респиратор, чтобы защитить дыхательные пути. Такой способ поможет извлечь обломанный болт даже из глубокого отверстия, если делать все правильно и соблюдать технику безопасности

Есть и другие методы, но за их эффективность ручаться не приходится, тогда как описанный выше способ всегда работает безотказно

Такой способ поможет извлечь обломанный болт даже из глубокого отверстия, если делать все правильно и соблюдать технику безопасности. Есть и другие методы, но за их эффективность ручаться не приходится, тогда как описанный выше способ всегда работает безотказно.

Как выкрутить прикипевшую (заржавевшую) шпильку, чтобы не сломать её?

В начале в «тело» с резьбой в которое вкручена шпилька, капните не много проникающей жидкости, или тормозной, или керосин, масло, если вообще нет ни чего, то хотя бы воду.

Пусть не много «окиснет».

Далее нужны две гайки и 2 ключа к ним (можно рожковые).

Шаг резьбы на гайках такой же как и на шпильке резьбовой.

Закручиваем первую гайку, далее вторую на шпильку, головки как у болта, на шпильках, нет.

Одну гайку придерживаем одним ключом, вторую затягиваем 2 по направлению друг к другу.

Всё, мы гайки законтрили.

Рожковым ключом начинаем откручивать гайку та которая ниже по направлению против часовой стрелки.

Можно предварительно, не сильно подстучать молотком по гайкам.

Главное сорвать шпильку с места.

Если шпилька не нужна, то верхний её край можно сплющить (если шпилька не калёная), гайка гарантировано не открутится.

Второй вариант, без гаек, но нужна болгарка и отрезной круг.

Подготовка та же (проникающие жидкости).

Устанавливаем тонкий отрезной диск (1,2, 1,5 мм, можно тоньше) на болгарку и делаем пропил под плоскую отвёртку, пропил с торца шпильки.

В пропил вставляем мощную плоскую отвёртку и начинаем выкручивать шпильку против часовой стрелки.

Если и это не помогает, или шпилька обломилась заподлицо в поверхностью, то можно или высверлить шпильку, или выкрутить при помощи экстрактора.

Но тут нужна дрель и сверло по металлу, а также поверхность надо накернить, то есть нужен кёрн.

Сверлим отверстие (в начале керним) вкручиваем (вбиваем) экстрактор и откручиваем шпильку.

Как выкрутить прикипевшую шпильку

Закисшую шпильку необходимо выкручивать с дополнительными хитростями, как в части инструментария, так и в части методики.

• нанести несколько ударов молотком в торец шпильки вдоль ее оси, не повредив край резьбы;
• нанести несколько несильных ударов с разных сторон по боковым поверхностям шпильки (на резьбовую часть при этом накрутить гайку для исключения повреждений), не допустив при это сгибания;
• применить специальные проникающие составы – WD-40, жидкий ключ и их аналоги, дав необходимое время в соответствие с инструкцией к этим препаратам от их производителя перед попыткой откручивания;
• использовать удлинитель к ручному инструменту для увеличения прикладываемого усилия (вороток большей длины или надев трубу подходящего диаметра на вращаемый конец ручного инструмента;
• использовать при отворачивании за приваренную гайку не рожковый ключ, а головку Super Lock, в которой усилие прикладывается не к углам (граням), а к плоскостям;
• вместо приложения физической силы и ручного инструмента использовать ударный гайковерт (если его нет в домашней мастерской, то можно обратиться в ближайший шиномонтаж или автосервис, доставив туда деталь с прикипевшей шпилькой);
• при способе наворачивания двух гаек первую накручивать до упора с настолько большим усилием, чтобы она врезалась в цилиндрическую часть шпильки, а вторую гайку использовать не стандартную, а самоконтрящуюся (это позволит применять гораздо большие усилия, снизив риск холостого откручивания гаек);
• несколько раз нагреть и дать остыть, на финальной стадии нагреть и выкрутить.

Незаменим многократный нагрев и для откручивания шпилек, посаженных на специальные составы — фиксаторы резьбы.

При выкручивании прикипевшей шпильки за приваренную или накрученную гайку лучше использовать, тот инструмент, который более прочен конструктивно и плотнее охватывает периметр рабочих поверхностей гайки, исключая слизывание граней:

• 6-гранную головку вместо 12-гранной;
• головку Super Lock вместо обычной;
• накидной ключ место рожкового;
• вороток вместо трещотки.

Подготовка перед выворачиванием обломка

Но не торопитесь сразу приступать к вывинчиванию. Перед этим необходимо принять меры, которые облегчат ваши прилагаемые усилия.Перво наперво сбрызнем проникающей смазывающей жидкостью место слома. Это может быть любой «жидкий ключ», WD-40. Немного подождем.

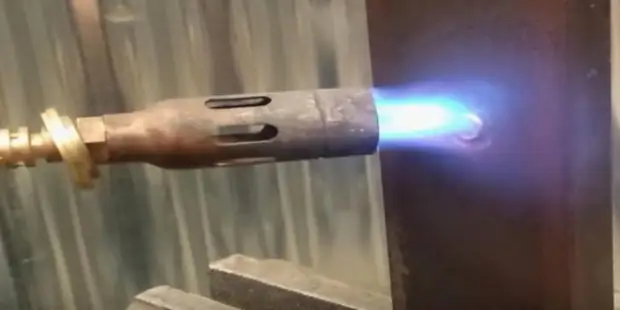

Далее, чтобы немного снять внутренние напряжения, газовой горелкой хорошенько прогреем обломок и место вокруг.

Ну а далее перейдем непосредственно в вывинчиванию обломка шпильки или болта.

Первый способ: плоская отвертка и молоток

Это самый простой способ, но он не всегда подходит. Примерно в половине случаем шпилька обламывается с торчащим осколком, за который как раз и можно зацепиться.

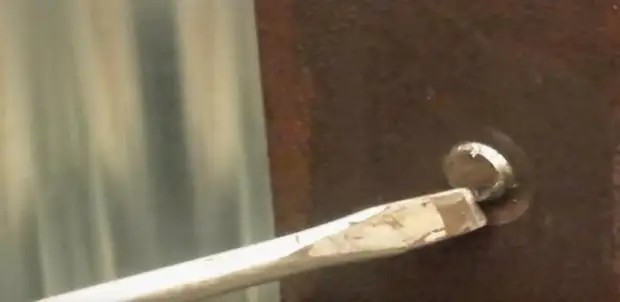

Берем плоскую отвертку, упираем её в осколок и ударными движениями под углом в сторону вывинчивания резьбы аккуратно поворачиваем обломок.

Такой метод подходит если не требуется большого усилия для вывинчивания. Если усилия не достаточно, то переходим ко второму способу.

Способ второй: пробуем вывинтить зубилом

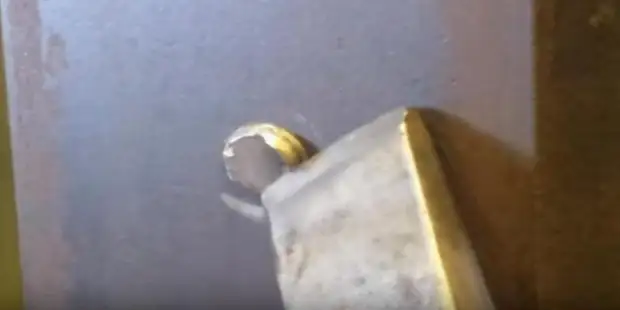

Этот способ похож на первый, только вместо отвертки берем зубило. Точно также упираем в оскол и ударными движениями производим выворачивание.

Зубило дает возможность создать большее усилие по сравнению с отверткой.

Третий способ: керн и молоток

Если обломок болта не имеет осколов, или даже обламывание произошло чуть ниже конечной поверхности резьбы, то тут можно попробовать воспользоваться керном.

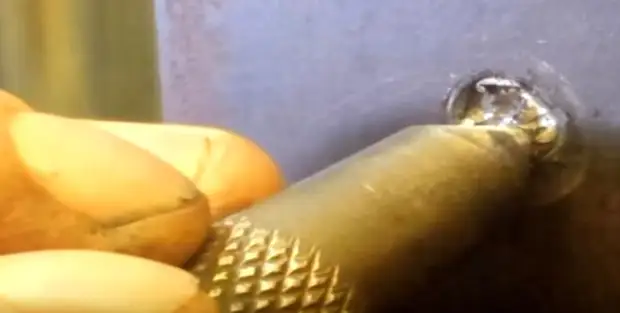

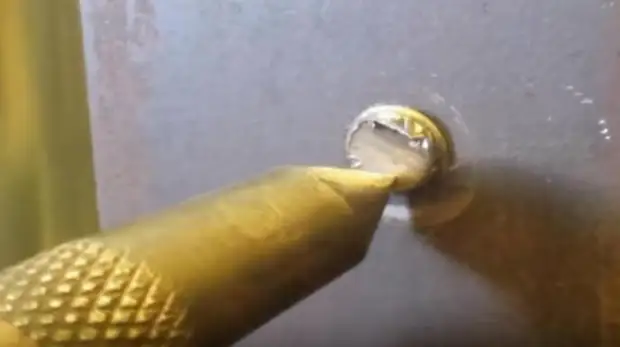

Упираем керн в поверхность обломка со смещение и ударами под углом производим выворачивание, пока обломок нельзя будет зацепить плоскогубцами или другим инструментом.

Четвертый способ: привариваем гайку сваркой

На мой взгляд это самый действенный и быстрый вариант, но при наличии у вас сварочного аппарата. Суть его состоит в том, чтобы наварить сверху гайку на обломок болта.Итак, чтобы это сделать берем гайку, но не такого же размера, а на пару единиц больше. То есть, если сломанный болт был на 10, то берем гайку на 12. Нужно это для лучшего и большего места приваривания.

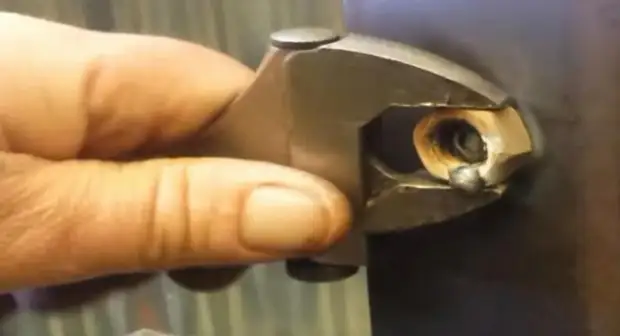

Удерживая гайку кусачками, ставим ее на обломок, но не по центру, а со смещением. Электродом свариваем шпильку с гайкой к одной стороне внутри гайки.Далее после остывания вывинчиваем обычным гаечным ключом.

Пятый способ: вывинчиваем шпильку экстрактором

Тут также потребуется специализированный инструмент, специально предназначенный вывинчивания сломанных шпилек и болтов — экстрактор.

Керним центр шпильки, чтобы сверло не бегало при начале сверления.

Сверлим отверстие соответствующего диаметра под экстрактор.

Вставляем экстрактор в отверстие и вывинчиваем ключом.

Затем сверлим максимально близким.

Осколки и остатки шпильки выбиваем плоской отверткой.

Такой способ удаления не всегда оправдывает усилия, но вполне заслуживает вашего внимания.

Седьмой способ: высверливаем под чистую и делаем вставку

Самый трудоемкий и затратный способ из всех. Но бывают случаи, когда это единственный рабочий вариант вернуть узел в рабочее состояние.Высверливаем шпильку подчистую вместе с резьбой.

Нарезаем новую резьбу метчиком.

Узел восстановлен.

Смотрите подробное видео

1Выкручивание шпильки с помощью резьбовой части

Это один из самых распространенных и доступных способов, которым могут воспользоваться даже новички. Этот процесс не займет особого труда и времени. Выкрутить шпильку за резьбовую часть можно двумя проверенными способами:

• 1 способ — если на шпильке хорошо видна и доступна резьбовая часть, то необходимо по очереди на нее накручивать гайки до самого упора. В этом случае не нужно применять силу в полную мощь, так как можно сломать шпильку. После того, как две или более гайки были накручены, то с помощью ключа или другого слесарного прибора откручиваем шпильку.
• 2 способ — применение шпильковерта, этот специальный инструмент, который без труда поможет выкрутить шпильку. Лучше всего применить универсальный шпильковерт.

Совет: если шпилька никак «не хочет» откручиваться, то лучше ее немного нагреть с помощью газовой грелки. Как правило, после небольшого нагрева, подобные закисшие шпильки, выкручиваются без проблем.

Как высверлить обломок болта из алюминиевого блока?

Довольно часто случается, что ломается болт небольшого диаметра в алюминиевом блоке двигателя автомобиля. Высверлить такой остаток болта не просто. В интернете предлагается очень много вариантов, как высверлить сломанный болт м6 из алюминия без особых трудностей.

На самом деле, самый надежный способ — это классическое высверливание с последующим нарезанием резьбы. При этом все подготовительные операции, рассмотренные выше, должны выполняться очень тщательно.

Рекламируются всевозможные китайские экстракторы, но они очень часто ломаются внутри отверстия, что в разы усугубляет ситуацию. Кроме того, этот инструмент своей конической формой, создает дополнительное трение между стенками болта и блока, что затрудняет извлечение.

Замена шпильки

Плановую замену шпилек и ремонт головки лучше проводить одновременно. При простой замене, пред тем как выкрутить ее следует смочить тормозной жидкостью или ВДшкой. Откручивать следует специальным вывертышем шпилек или газовым ключом. Выкручивание, особенно вначале, следует проводить плавно, без рывков.

Если не хватает усилия, можно использовать удлинитель

Здесь важно чувствовать усилие и не пропустить момент, когда шпилька начнет скручиваться и ломаться. При первых признаках, лучше нанесите еще раз тормозную жидкость и дайте ей постоять

Займитесь следующей деталью. Шпилька выкручена, переходите к следующей. После откручивания всех шпилек возвращаемся к закисшей детали.

Пытаемся выкрутить ее. Может получиться, но нередко такая деталь обламывается. Если получилось, устанавливаем головку с прокладкой на место и начинаем затягивать гайки по схеме, соблюдая момент обтяжки:

1. Сначала подтягиваем каждую гайку, идя по кругу специальным ключом с динамометром;
2. Затем проходим несколько раз после небольшого перерыва для уплотнения прокладки;
3. Делаем окончательную обтяжку гаек. Момент затяжки ГБЦ для разных моделей двигателей разный, это значение лучше узнать из руководства по ремонту.

Способы, которыми можно выкручивать болты

Экстракторы сломанных болтов

Существует несколько способов выкрутить сломавшийся болт. Рассмотрим их более детально.

При помощи верхушки болта с головкой

При деформации на ней образуются своеобразные «усики», которыми можно зацепиться за оставшуюся часть болта в отверстии

Самый простой способ выкрутить сломанный, но хорошо смазанный при закручивании болт – это воспользоваться его уже отломанной верхней частью.

Вероятность успеха при использовании данного способа невелика, но попытаться стоит, в особенности, если срыв болта произошел на начальном этапе докручивания.

Использование небольшой отвертки или зубила

Выкручивание поврежденных болтов

Можно попробовать выкрутить остатки болта, если воспользоваться отверткой или зубилом небольших размеров. При этом есть два варианта действий: либо просто выкрутить сломанную часть, используя неровности на месте разрыва, либо сделать на верхней стороне сломанной части некое подобие небольшого шлица, цепляясь за края которого и произвести выкручивание.

Последний способ реализуем только в том случае, если материал, из которого изготовлено зубило или отвёртка имеет более высокую прочность, нежели материал из которого был сделан болт.

Использование экстрактора

Экстрактор представляет собой сверло, имеющее длинный конусообразный наконечник

Это наиболее эффективный способ, поскольку с его помощью удаётся практически всегда добиться результата. Особенности устройства экстракторов заключаются в том, что они вкручиваются в отверстие, расположенное в центральной части выкручиваемого болта. При этом резьба, присутствующая на экстракторе имеет противоположное направление резьбе болта (т.н. «левая резьба»).

Обычно, в продаваемых наборах идёт несколько сверл разного диаметра

Все они имеют одинаковую форму, при этом с другой стороны относительно конусообразной резьбы находится прямоугольное крепление для дрели или метчика.

В процессе вкручивания в болт, экстрактор расклинивает его и в какой-то момент стопорится. Дальнейшее вращательное движение передаётся через экстрактор к болту и выкручивает его.

Рассмотрим последовательность действий, которые необходимо проделать, чтобы выкрутить сорванный болт при помощи экстрактора.

№1 Рассверливание остатков болта

Рекомендуется сделать втулку небольшой длины, с внешней части которой нарезать резьбу с шагом, равным резьбе отверстия, в которую закручивался сорванный болт

1

Вначале необходимо сделать отверстие в остатках сломанного болта. Это очень сложная операция, поскольку диаметр болта относительно небольшой. Кроме того, при сверлении нужно быть очень осторожным, чтобы не повредить резьбу.

При этом используются два сверла с разной формой наконечника – с тупым и острым углом

2

В центре втулки нужно проделать отверстие, достаточное для прохождения сверла, которое будет рассверливать остатки болта.

К сожалению, этот способ применим не всегда, поскольку для его реализации необходимо иметь под рукой токарный станок. Поэтому применяется другой метод.

Первое используется для выравнивания верхней части остатков болта, а второе – непосредственно для сверления отверстия под экстрактор. При этом диаметр сверла с наконечником, имеющим тупой угол, должен быть немногим меньше диаметра отверстия с резьбой. Диаметр второго сверла должен быть равен диаметру экстрактора.

№2 Закручивание экстрактора

Плоскогубцы использовать нежелательно, поскольку они приводят к «слизыванию» прямоугольного торца экстрактора

1

Дальше всё просто – в полученное отверстие закручивается экстрактор соответствующего диаметра

Это также следует делать осторожно, по возможности с малой скоростью. Нужно использовать правильный инструмент для закручивания экстрактора (метчик или специальную насадка на дрель с квадратным сечением), чтобы не испортить его крепление с противоположной стороны

В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа

2

Далее экстрактор закручивается в болт и вращается в нём до упора.

Дальнейшее вращение экстрактора приводит к выкручиванию остатков болта

ЛУЧШИЙ СПОСОБ выкрутить СОРВАННЫЙ БОЛТ или СЛОМАННУЮ ШПИЛЬКУ своими руками в гараже !?

Как выкрутить сломанный болт: 100% Рабочий способ

9.2
Total Score

Как выкрутить сломанный болт

Раскрытие темы

9

Доступность применения

9

Актуальность информации

9.5

Оценки покупателей: Будьте первым!

Как выкрутить сломанный болт если обломок хоть немного выступает из изделия.

В любом случае, прежде чем что-то  делать с этим обломком, стоит обработать резьбу
WD-40. Если есть
возможность – нагреть это место газовой горелкой или строительным феном, дать
остыть и снова обработать WDшкой.
Подобные действия облегчат ваши дальнейшие манипуляции.

Способ 1.

В самом простом случае, вам поможет зубило (а если не жалко,
то и отвёртка может сгодиться на мелких шпильках).

Наставляете зубило на край выступающей шпильки, наклонив его
так, чтобы удары по нём могли привести к вращению шпильки в сторону
вывинчивания из массива изделия.

Если вам удалось провернуть шпильку на пару оборотов,
дальнейшее выкручивание удобнее будет производить с помощью пассатижей или
газового ключа.

Если же шпилька сидит глухо и вы своими действиями срезали
остатки шпильки, за которые хоть как-то можно было зацепиться – смотрите один
из следующих способов.

Способ 2.

Очень действенный способ на крупных шпильках, но для его
реализации нужна электросварка.

Поверх обломка шпильки устанавливается гайка (под гайку
желательно положить лист бумаги с вырезанным в ней отверстием по диаметру
шпильки),  с бОльшим типоразмером (на 1-2
типоразмера больше, чем шпилька). Например, если пытаетесь выкрутить шпильку М
12, значит гайку используете М 14.

Делаете несколько
прихваток между внутренней поверхностью гайки и обломком шпильки.

Выкручиваете гаечным ключом, соответствующего типоразмера.

Способ 3.

Если обломок выступает над поверхностью изделия на  2-3мм, можно попробовать сделать в нём шлиц
под отвёртку.

Сделать его можно либо болгаркой (тонким диском), либо
ручной ножовкой по металлу.

Выкручивать отвёрткой.

Этот способ можно применить даже в том случае, когда обломок
не выступает над поверхностью, но тогда придётся надрезать «тело» изделия. Если
это не критично – можете попробовать этот способ.

Наиболее типичные ситуации облома

Болт может оборваться по-разному. Самый легкий случай, когда он ломается заподлицо с деталью. В этом случае особых проблем в том, как высверлить болт не будет. Но, тем не менее, необходимо будет выполнить некоторые подготовительные мероприятия, которые позволят без особого труда извлечь оставшуюся часть. А заключаются они в следующем:

1. Самое главное настроить себя на то, что высверлить сломанный болт, не повредив резьбу, можно только, если приложить максимум терпения и спокойствия. Спешка в этом случае главный враг
2. Прежде всего, необходимо использовать средство для быстрого откручивания ржавых болтовых соединений. На рынках их присутствует великое множество. Но подавляющее количество таких средств абсолютно бесполезно. Уважающий себя автолюбитель и слесарь, всегда должен иметь в запасе средство для откручивания гаек и болтов проникающего действия, в котором присутствую такие вещества, имеющие свойства проникать в любые соединения. Рекомендации по выбору можно получить в любом известном автосервисе. Наиболее эффективны смазки на основе дисульфида молибдена и графита.
3. Далее можно попробовать один из самых простых вариантов, как высверлить сломанный болт без особых проблем. Для этого необходимо тонким сверлом и низко оборотистой дрелью, высверлить паз под отвертку.
4. В любом хозяйственном магазине можно приобрести газовую горелку для откручивания болтов. Если такая горелка есть, то с ее помощью необходимо слегка прогреть саму деталь таким способом чтобы оставшийся кусок не нагревался. При этом рядом должен быть огнетушитель.
5. Затем попробовать отверткой с воротком начинать потихоньку расшатывать остаток болта. Если болтовое соединение не старое, то кусок должен открутиться.

А вот как правильно высверлить болт, если он сломался внутри гнезда, знают не многие. Обычно такие поломки бывают при закручивании шпилек головки цилиндров автомобильного двигателя. В этом случае нужны некоторые навыки при пользовании дрелью и метчиком.

Подготовительные мероприятия такие же, как и в предыдущем варианте. Затем перед тем, как высверлить обломившийся болт, необходимо залить в отверстие жидкость для быстрого откручивания и оставить до полного проникновения в соединение на 2-3 часа.

Затем при помощи мало оборотистой дрели и сверла диаметром в два раза меньше чем болт, точно по центру, без наклона и с малыми оборотами осторожно просверливают отверстие глубиной до одной трети от общей длины обломка. При помощи метчика с левой резьбой, нарезают резьбу на всю глубину отверстия

Затем вкручивается высокопрочный болт с такой же резьбой. При помощи накидного ключа с воротком, слегка постукивая и вращая болт, вынимают оставшуюся часть болта.

Замените старый крепеж на новый: https://avselectro.ru/catalog/4976-bolty — болты отменнного качества от мировых производителей в большом ассортименте.

Как выкрутить шпильку из выпускного коллектора

Если стальная шпилька прикипела в стальном или чугунном коллекторе, то нагревать можно до покраснения металла, используя аккуратно газовый резак, газовую горелку от баллончика, паяльную лампу или иное подходящее оборудование.

Как выкрутить шпильку из выпускного коллектора, чтобы не допустить трещин в чугуне? Прежде всего нельзя искусственно интенсивно охлаждать чугунную деталь. Нагреть при этом нужно сам коллектор, не задевая шпильку: коллектор разогреется и немного раздастся в зоне резьбового отверстия с закисшей шпилькой, а разница в нагреве деталей еще более ослабит прихват.
